Abdecken & Aufhängen

Neben dem statischen Produktgewicht gibt es zahlreiche weitere Faktoren, die bei der Wahl der Drahtdurchmesser zu berücksichtigen sind. So erhöht sich z.B. die Belastung beim Aufhängen durch Vibrationen in den Förderband-Verbindungsstellen usw.

Wenn ein Produkt auf zwei Haken gehängt wird, kann sich ein Großteil der Last z.B. durch eine Verschiebung des Schwerpunktes auf einen Haken konzentrieren. Ein ähnlicher Effekt kann durch eine Steigung des Förderers oder eine Dehnung in den Förderbandkurven entstehen.

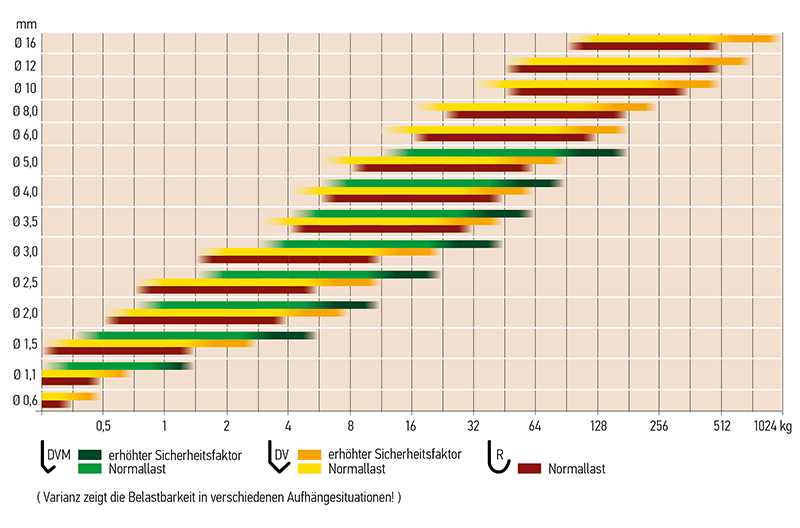

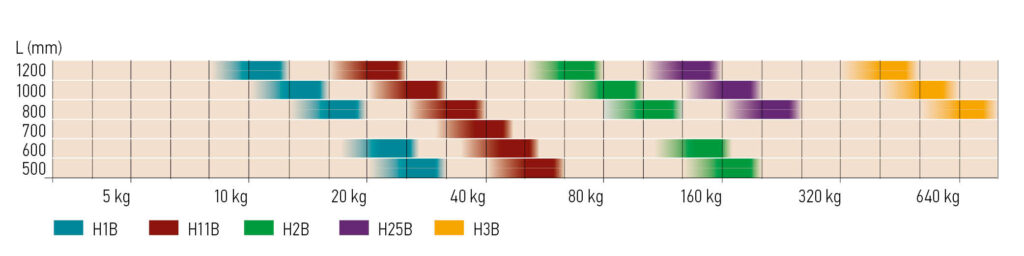

Die Grenze der Belastbarkeit von Einzelhaken hängt von vielen Parametern ab. Die wichtigsten sind Materialart, Durchmesser und Abstand.

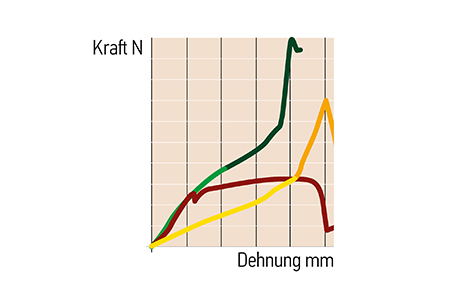

Wenn Standardhaken mit der Maximallast belastet werden, d.h. der Last, die zu einer permanenten Verformung führt (Biegefestigkeit), verhalten sich DV und R Haken gleich. Der DVM Haken allerdings trägt knapp doppelt so viel Last. Während die Kraftverlängerungskurve bei DV und DVM Haken bis zum Abrisspunkt konkav verläuft, beschreiben die R Haken eine eher konvexe Linie.

Aufgrund der Hakenform ist die Belastbarkeitsgrenze nach irreversibler Verformung bis zum absoluten Limit (Sicherheitsfaktor) sehr unterschiedlich. R Haken haben einen wesentlich geringen Faktor als DV Haken. Daher ist die DV/DVM Form die sicherere Wahl.

Länge x Drahtdurchmesser Drehwinkel Biegungsart
300 x 1.5 P DV

Mögliche Drehwinkel: P (plan=0°), 30°, 45°, 90°, 180°, 270°

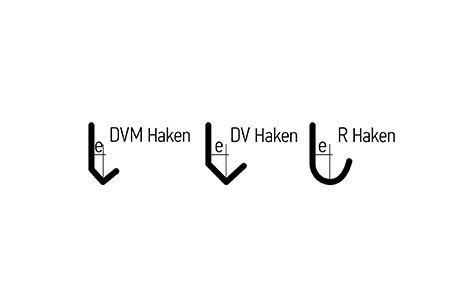

Biegungsarten: DV (doppelter Winkel), DVM (doppelter Winkel kürzere Schenkel), R (rund)

Winkeldefinition:

1. Schauen Sie von oben auf den aufrecht stehenden Haken.
2. Halten Sie den Haken so, dass das nähere Ende gegen 0° Grad oder „12 Uhr“ zeigt.
3. Messen Sie den Winkel zum anderen Ende im Uhrzeigersinn.

Beispiel:

S-Haken mit 250 mm Länge und einem Drahtdurchmesser von 1.5 mm: 250 x 1.5 180° Rx2

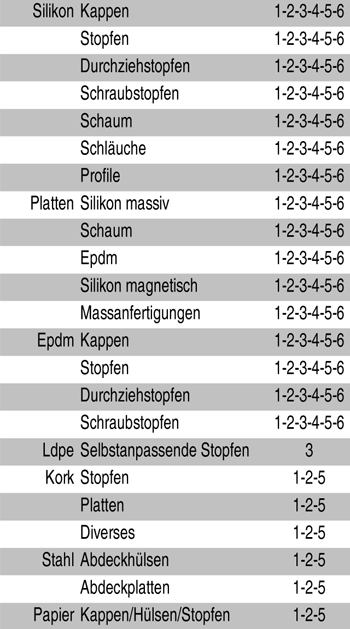

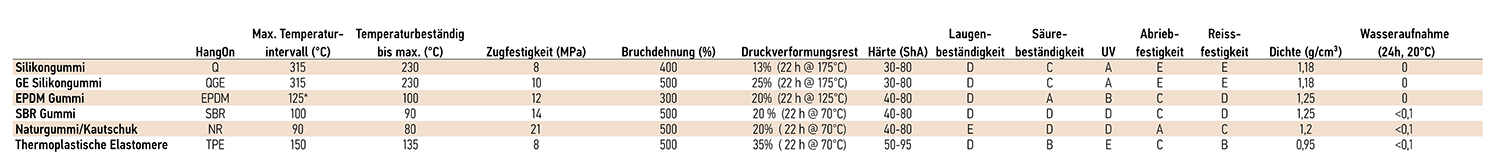

* Bei der Pulverbeschichtung können einige Materialien nur einmal verwendet werden, z.B. EPDM, das eine Höchsttemperaturbeständigkeit von 125°C hat, aber tatsächlich Temperaturen bis zu ca. 200°C aushalten kann. EPDM-Stopfen werden härter, schmelzen aber nicht.

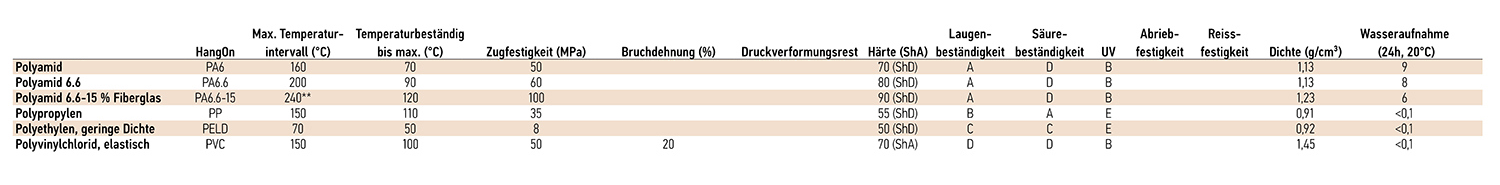

A = Ausgezeichnet, B = Sehr gut, C = Gut, D = Mittelmäßig, E = Schlecht
